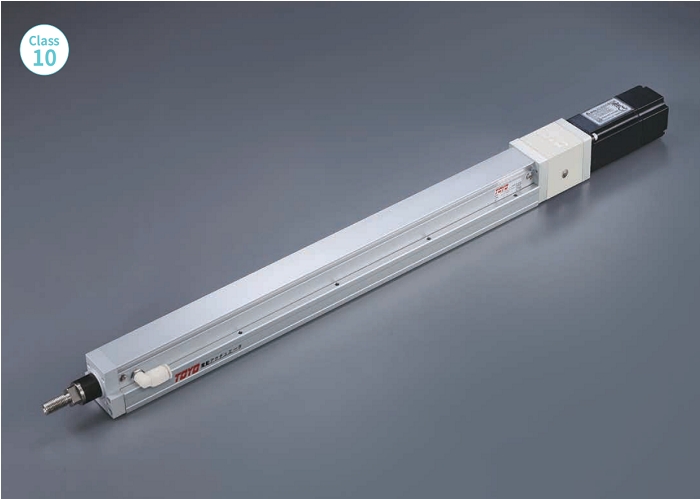

直(zhi)線(xian)(xian)電(dian)機(ji)模(mo)組是一(yi)種能(neng)產生直(zhi)線(xian)(xian)運動的(de)電(dian)機(ji)。直(zhi)線(xian)(xian)電(dian)機(ji)模(mo)組將電(dian)能(neng)轉換為(wei)直(zhi)線(xian)(xian)運動的(de)機(ji)械(xie)能(neng)，無需(xu)任何中(zhong)間傳動轉換裝置，因此(ci)效率超出(chu)旋轉電(dian)機(ji)利用(yong)轉換裝置形成(cheng)的(de)直(zhi)線(xian)(xian)運動。

 直線(xian)(xian)電(dian)機(ji)模組的(de)工(gong)作原理與旋(xuan)轉電(dian)機(ji)相同。兩(liang)者(zhe)都(dou)依賴于電(dian)磁力(li)。從功能上講，直線(xian)(xian)電(dian)機(ji)可以被(bei)認為是一個(ge)從中間切下并延(yan)伸成直線(xian)(xian)的(de)旋(xuan)轉電(dian)機(ji)：在直線(xian)(xian)電(dian)機(ji)中，定子(zi)被(bei)稱為初級(ji)，轉子(zi)被(bei)稱為次級(ji)。是換了名稱而已(yi)。無定子(zi)和(he)轉子(zi)的(de)圖(tu)像(xiang)。

 行業中直(zhi)線(xian)電(dian)機(ji)(ji)模組很多,近乎每(mei)種旋(xuan)轉電(dian)機(ji)(ji)都有對應的直(zhi)線(xian)電(dian)機(ji)(ji)。下面介(jie)紹了直(zhi)線(xian)電(dian)機(ji)(ji)模組五種普遍的電(dian)機(ji)(ji)結構。

 鐵芯直線電機(平板直線電機)

 帶鐵芯的(de)直線(xian)電機線(xian)圈纏繞在硅鋼片(pian)上，利用單側磁路使產生的(de)力很大(da)化。它(ta)采用特(te)殊電磁設計(ji)，能提(ti)供很大(da)額定推力，高電機常(chang)數公里(li)，低熱(re)損(sun)失和小齒槽力。它(ta)推力大(da)，是駕駛重(zhong)型物(wu)體的(de)最佳(jia)選(xuan)擇。它(ta)會在加(jia)工過程(cheng)中維持剛(gang)性。

 無芯直線電機(U型直線電機)

 直線(xian)電機(ji)模組無鐵(tie)(tie)芯直線(xian)電機(ji)沒(mei)有(you)用于線(xian)圈(quan)(quan)繞(rao)組的鐵(tie)(tie)芯或(huo)槽(cao)。其齒槽(cao)效應為零，重量輕，線(xian)圈(quan)(quan)組和磁(ci)路(lu)本身沒(mei)有(you)重力。該功(gong)能比較(jiao)適用于要極(ji)少軸承摩擦、較(jiao)輕負載的高加速(su)度，及確保(bao)超低速(su)時的很大恒速(su)的應用。模塊化(hua)設(she)計由兩排磁(ci)鐵(tie)(tie)組成(cheng)，可(ke)以很大化(hua)產生的推力，并以磁(ci)路(lu)提供磁(ci)通電路(lu)。

 桿式(shi)直線電機

 直(zhi)(zhi)線(xian)電(dian)機(ji)(ji)模組平板直(zhi)(zhi)線(xian)電(dian)機(ji)(ji)沿垂直(zhi)(zhi)于直(zhi)(zhi)線(xian)運(yun)動(dong)的方向滾動(dong)成(cheng)圓柱形，形成(cheng)桿(gan)式直(zhi)(zhi)線(xian)電(dian)機(ji)(ji)。若有實際需要，也能制成(cheng)既有旋(xuan)轉(zhuan)運(yun)動(dong)也有直(zhi)(zhi)線(xian)運(yun)動(dong)的旋(xuan)轉(zhuan)直(zhi)(zhi)線(xian)電(dian)機(ji)(ji)。旋(xuan)轉(zhuan)直(zhi)(zhi)線(xian)的運(yun)動(dong)體可以是一次側或(huo)二次側。

 音(yin)圈直線電(dian)機

 音圈電(dian)(dian)機的(de)原理是將圓(yuan)柱形繞組放置于均勻的(de)氣隙磁(ci)(ci)場中，繞組通電(dian)(dian)后(hou)產生(sheng)電(dian)(dian)磁(ci)(ci)力，驅動(dong)負(fu)載沿直線往復運動(dong)。改變電(dian)(dian)流的(de)強度(du)和極(ji)性(xing)可以選(xuan)擇電(dian)(dian)磁(ci)(ci)力的(de)大小(xiao)和方向。它(ta)具有結構緊湊、體積小(xiao)、速度(du)快(kuai)、加速度(du)高(gao)、響應快(kuai)等特(te)點。適(shi)用(yong)于z軸輕載、短(duan)行程、高(gao)頻往返運動(dong)。它(ta)也適(shi)用(yong)力控(kong)制場合。結構如下：

 電弧無(wu)鐵芯直線電機

 直(zhi)線(xian)(xian)電機(ji)模組無(wu)鐵芯直(zhi)線(xian)(xian)電機(ji)可(ke)以看作經(jing)過(guo)電磁和機(ji)械優化設計后的一(yi)種變體。結構能通過(guo)配置多個線(xian)(xian)圈(quan)或多個拼(pin)接磁道來完成有(you)限角度(du)或360°運行模式。
